AC 1000kV Композитный длинный изолятор Рода
проектировать:
1000kV композитный длинный изолятор стержня особенность стеклянного волокна укрепления эпоксидной стержня ядро с высокой температурой вулканизированных силиконовых резиновых корпусов и горячего падения оцинкованной конце фитинги.
AC 1000kV Композитный длинный род изолятор технических данных:
модель | номинальный | указанный | структура | Минимальное расстояние сухой дуги | минимум | Молния Импульс | Влажная частота питания |
(кВ) | (kN) Я не храню. | (мм) | (мм) | (мм) | ≥ (kV) | ≥ (kV) | |
FXBW-1000/160(180) | 1000 | 160(180) | 9500±50 | 9150 | 27500 | 2400 | 1300 |
| FXBW-1000/210(240) | 1000 | 210(240) | 9500±50 | 9150 | 27500 | 2400 | 1300 |
| FXBW-1000/300 | 1000 | 300 | 9500±50 | 9115 | 27500 | 2400 | 1300 |
| FXBW-1000/400 (420) | 1000 | 400(420) | 9500±50 | 9075 | 27500 | 2400 | 1300 |
| FXBW-1000/530(550) | 1000 | 530(550) | 9500±50 | 8975 | 27500 | 2400 | 1300 |
| FXBW-1000/160(180)-S | 1000 | 160(180) | 9800±50 | 9200 | 27500 | 2400 | 1300 |
| FXBW-1000/210(240)-S | 1000 | 210(240) | 9900±50 | 9200 | 27500 | 2400 | 1300 |
| FXBW-1000/300-S | 1000 | 300 | 9900±50 | 9120 | 27500 | 2400 | 1300 |
| FXBW-1000/400 (420)-S | 1000 | 400(420) | 9900±50 | 9050 | 27500 | 2400 | 1300 |
FXBW-1000/530(550)-S | 1000 | 530(550) | 10000±50 | 8950 | 27500 | 2400 | 1300 |

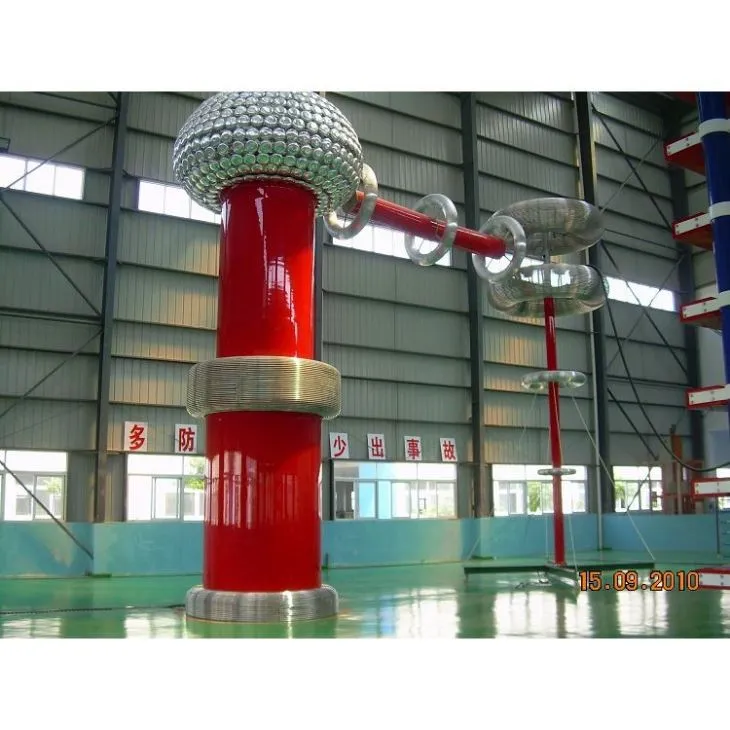

Заводской тест (FAT):
Стандарт тестирования для длинных изоляторов стержня:IEC61109 Подвеска и изолятор напряжения для переменного тока с номинальным напряжением более 1000V--Общее определение, методы тестирования, критерии принятия и корпоративный стандарт.
Примеры тестов (Выбранные случайным образом)
Проверка размеров (включая высоту конструкции, расстояние дуги, расстояние ползучести)
Проверка конечных фитингов
Тест оцинкованного покрытия с горячим погружением
Механический тест времени нагрузки и испытание герметичности интерфейса между конечных фитингов и изоляторного жилья и 100% SML выдерживает тест, 1 мин
Обычные тесты (каждый изолятор должен быть рассмотрен)
Визуальный осмотр
Испытание на напряжение нагрузки
AC 1000kV Композитный длинный изолятор Родаприложение:
